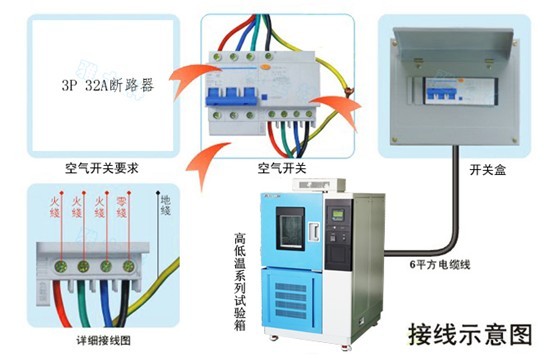

高低溫試驗箱的電源要求是AC380V±10% 50±0.5Hz 三相五線制，并要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用（建議電源開關容量：32A），其具體接線方式如下：
空氣開關，又名空氣斷路器，是斷路器的一種�？諝忾_(kāi)關的原理就是以空氣作為絕緣介質,在電路中接通電流,使元件產生熱量,促使里面的雙金屬片受到熱量之后向上彎曲,推動杠桿,使鎖住的鎖扣打開,切斷電源,從而空氣開關就會自己自動跳閘,達到一個保護電流的作用。一般自動跳閘的情況,都是因?yàn)殡娐烦休d過重,或者短路等問題。而鎖扣的打開就是采用杠桿裝置,杠桿的推動可以讓鎖扣開啟,達到自動跳閘的目的。
|
